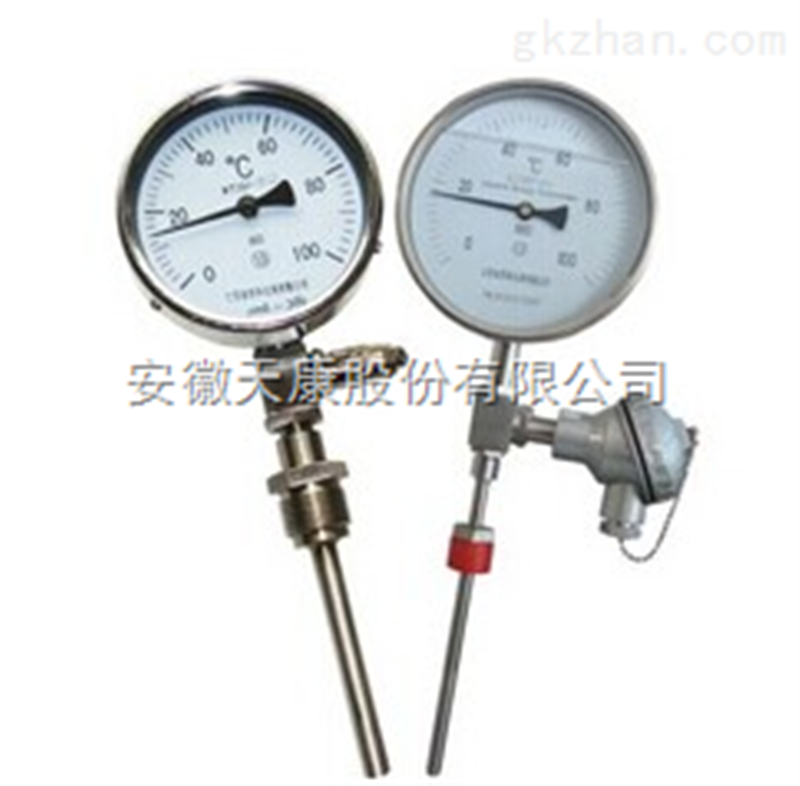

天仪牌万向型远传双金属温度计

  • 型   号:WSS-481
  • 价   格:125

天仪牌万向型远传双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。

分享到:

天仪牌万向型远传双金属温度计主要技术参数:

(1)精度等级:1.5级

(2)时间常数:J<40S

(3)保护管耐压:6.3MPa

(4)接点容量:额定功率10VA(无感);电压:交流220V、工作电流:1A(无感),接点为上下限且常开。

(5)表头工作环境温度:-25~55摄氏度 3具体型号及相关参数。

可调角型

双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度。

天仪牌万向型远传双金属温度计工作原理:

耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。

耐震双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震电接点双金属温度计两种。

主要技术参数:

(1)执行标准:JB/T8803-1998 GB3836-83

(2)标度盘公称直径:60 100 150

(3)精度等级:(1.0),1.5

(4)热响应时间:≤40S

(5)防护等级:IP55

(6)角度调整误差:角度调整误差应不超过其量程的1.0%

(7)回差:回差应不大于基本误差限的绝对值

(8)重复性:重复性极限范围应不大于基本误差限绝对值的1/2

天仪牌万向型远传双金属温度计是一种适合测量中低温的现场检测仪表,可直接用来测量液体、气体的温度。

主要技术参数:

(1)标度盘公称直径:100

(2)精度等级:1.0、1.5

(3)连接尺寸:M20x1.5、NPT1/2

(4)热响应时间:≤40s

(5)防护等级:IP55

一体化双金属温度计

概述:一体化双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合,它既能满足现场测温需求,亦能满足远距离传输需求,远传双金属温度计可以直接测量各种生产过程中的 -40~ 600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
性能特点
1、具有测温探头小,灵敏度高、线性刻度、寿命长等特点。
2、具有远传输出电阻信号(PT100),抗震性,耐腐蚀性及大功率开关信号等多种功能。
3、结构形式与国际同类产品相同,可替代进口。
技术参数
1、测温范围 -40~600℃
2、环境温度 -10~55℃
3、相对湿度 ≤95%
4、精度等级 1.5级
5、时间常数 ≤60S
6、探头耐压 ≤6Mpa
7、探头直径:φ8-10mm、可动外螺纹:M27*2
8、热电阻PT100(单路、双路输出)或4-20mA电流输出
9、防护等级:IP55

安装要求:对双金属温度计的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作,要满足以上要求,在选择对热电阻的安装部位和插入深度时要注意以下几点:

(1)为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。

(2)带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

a、对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;

b、对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm;

c、假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1 m即可;

d、当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。

使用维护:

1、WSS系列双金属温度计在保管、安装、使用及运输过程中,应尽量避免碰撞保护管,切勿使保 .护管弯曲、变形。安装时,严禁扭动仪表外壳。

2、仪表应在-30℃~80℃的环境温度内正常工作。

3、仪表经常工作的温度能在刻度范围的1/2~3/4处。

4、双金属温度计的温度范围:-80~ 40℃ -40~ 80℃ 0~50℃ 0~100℃ 0~120℃ 0~150℃ 0~160℃ 0~200℃ 0~250℃ 0~300℃ 0~350℃ 0~400℃ 0~450℃ 0~500℃ 0~550℃ 0~600℃

双金属温度计的测量范围

11卫生型双金属温度计



测 温 范 围 ℃

适 应 范 围



工业、 商业

实验室、小型



-80- 40

-40- 80

0-50

0-100

0-150

0-200

0-300

0-400

0-500

产品应用

双金属温度计与国内同类产品的比较:

双金属温度计
①仪表精度等级达到1.0级,仪表上壳采用防腐材料,其耐温性可以高达200℃,最低为-40℃。

②法兰式结构,双层密封胶圈,故防腐,防水性能好。

③保护管焊接采用全自动氩气保护管、焊缝牢固、晶间腐蚀小。

④标度盘是铝氧化印刷盘,表面清晰式样美观。

⑤指针为内可调式。

此外,双金属温度计探杆长度可以根据客户需要来定制,该温度计从设计原理及结构上具有防水、防腐蚀、隔爆、耐震动、直观、易读数、无汞害、坚固耐用等特点,可取代其它形工的测量仪表,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。

双金属温度计在使用中注意事项

双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃~ 500℃范围内液体、蒸汽和气体介质温度。

工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度,通常将金属片制成螺旋卷形状。当多层金属片的温度改变时,各层金属膨胀或收缩量不等,使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连,因此,当双金属片感受到温度变化时,指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温范围通常是 200~600℃,允许误差均为标尺刻度的1%左右。双金属温度计温度计和棒状的玻璃液体温度计的用途相似,但可在机械强度要求更高的条件下使用。并且具有:防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点。可取代其它许多形式的测温仪表,广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。实际应用中保护管材有1Gr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强。表盘结构形式有:轴向型、径向型、135度型、万向型等品种,适应于各种现场安装的需要。在使用过程中应注意以下几点:

A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度,一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm,以保证测量的准确性。

B、各类双金属温度计不宜用于测量敞开容器内介质的温度,带电接点温度计不宜在工作震动较大的场合的控制回路中使用。

C、双金属温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变型及将表当扳手使用。

D、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作,以免影响接点的可靠性。

应用:双金属温度计是一种适合测量中,低温的现场检测仪表,可双金属温度计用来直接测量液化、气体的温度。双金属温度计与国内同类产品的比较:仪表精度等级达到1.0级,仪表上壳采用防腐材料,其耐温性可以高达200℃,最低为-40℃。法兰式结构,双层密封胶圈,故防腐,防水性能好。保护管焊接采用全自动氩气保护管、焊缝牢固、晶间腐蚀小。标度盘是铝氧化印刷盘,表面清晰式样美观。指针为内可调式。双金属温度计有轴向型,径向型,万向型等表头型号选择.双金属温度计探杆长度可以根据客户需要来定制。广泛应用于石油、化工、冶金、纺织、食品等工业。双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃- 500℃范围内液体蒸汽和气体介质温度。现场显示温度,直观方便安全可靠,使用寿命长;抽芯式温度计可不停机短时间维护或更换机芯。轴向型、径向型、135&ordm;型、万向型等品种齐全,适应于各种现场安装的需要。

性能:远传双金属温度计既满足现场测温需求,亦满足远距离传输需求,远传双金属温度计可以直接测量各种生产过程中的 -40~ 600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。

 注意事项

1、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度,一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm,以保证测量的准确性。

2、各类双金属温度计不宜用于测量敞开容器内介质的温度,带电接点温度计比翼在工作震动较大的场合的控制回路中使用。

3、双金属温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变型及将表当扳手使用。

4、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作,以免影响接点的可靠性。
